PV Roof Kliploks: Matcha profilen, installera korrekt

Honor Energi, en professionell leverantör specialiserad påPV monteringssystem tillbehör. Från takkliplok till matchande skenor, vi erbjuder ett komplett utbud av one-stop-lösningar. Våra kliploks täcker vinkeltyp, stående söm, trapetsformad och de senaste integrerade designerna, kompatibla med praktiskt taget alla vanliga profilerade stålplåtar på marknaden, med icke-standardiserade anpassningar också tillgängliga. På rälssidan har vi höghållfasta aluminiumskenor och kopplingar i rostfritt stål i olika specifikationer för att möta olika belastnings- och spannkrav. Oavsett om du är ett EPC-företag, en installatör eller den som faktiskt betalar räkningarna – Xiamen Honor Energy har dig täckt med solida produkter och snabb, problemfri support.

Nu om takklipplokar: deras huvudsakliga uppgift är ganska enkel – de biter på ståltakets upphöjda tak och håller upp hela PV-skenan och panelsystemet. Låt oss bryta ner det lite.
Först och främst håller de panelerna stadigt på plats. Det är hela poängen – se till att dina moduler förblir genom regn, vind eller vilket väder som helst.
För det andra – och det här är ett stort tak för tak av vinkeltyp och stående fals – dessa kliplok kräver inte ett enda borrhål. Inga hål betyder inga läckor. Du behåller takets ursprungliga tätskikt intakt, vilket är precis vad du vill ha när du har att göra med fabriks- eller lagertak. Detta gör dem väl lämpade för stora industri- eller lagertak.

Förbättrat vindmotstånd – Vissa kliploks är speciellt designade som antilyfttyper, vilket ger extra hållkraft mot starka lyftkrafter i stormar.

Passar olika ribbor – kliplok kan skräddarsys för att passa den exakta formen och storleken på stålplåtsribborna, vilket säkerställer en tät passform.
Utöver dessa används klipplokar även i tyfonsäkra system, anti-snöglidanordningar och även för att fästa dekorativa aluminiumpaneler på tak.

Nyckelegenskaper hos takklipplokar

Ingen kompromiss när det gäller vattentätning – Detta är det största försäljningsargumentet. Eftersom inga hål borras förblir det ursprungliga vattentäta membranet intakt. Särskilt stående sömkliplokar biter direkt på de låsta kanterna, vilket praktiskt taget eliminerar risken för läckage.



Snabb installation – Många komponenter kan förmonteras på fabriken; på plats klämmer du dem helt enkelt på plats och drar åt bultarna. Detta sparar både tid och arbete.
Lätt och korrosionsbeständig – De flesta kliploks är gjorda av aluminiumlegeringar (t.ex. 6063-T5 eller 6005-T5) med en anodiserad ytfinish. De lägger lite extra belastning på taket och klarar saltspraytester på 1000 timmar eller mer.



Men de har också nackdelar – även om de inte är penetrerande, är kliplok inte permanent bundna till taket. Under långvariga vind-, snö- eller seismiska belastningar kan de gradvis lossna eller till och med lossna. Regelbundna inspektioner är därför nödvändiga.
Lastkapaciteten måste kontrolleras i förväg – profilerade ståltak har begränsad bärförmåga. Tilläggsvikten från solcellsanläggningen får inte överstiga den ursprungliga dimensionerade lasten. Branschpraxis föreslår ungefär 0,15 kN/m² för nya laster; i verkligheten varierar den totala vikten av paneler plus monteringssystem vanligtvis mellan 20 och 35 kg per kvadratmeter. Skaffa alltid de ursprungliga konstruktionsritningarna och utför en lastverifiering före installation.

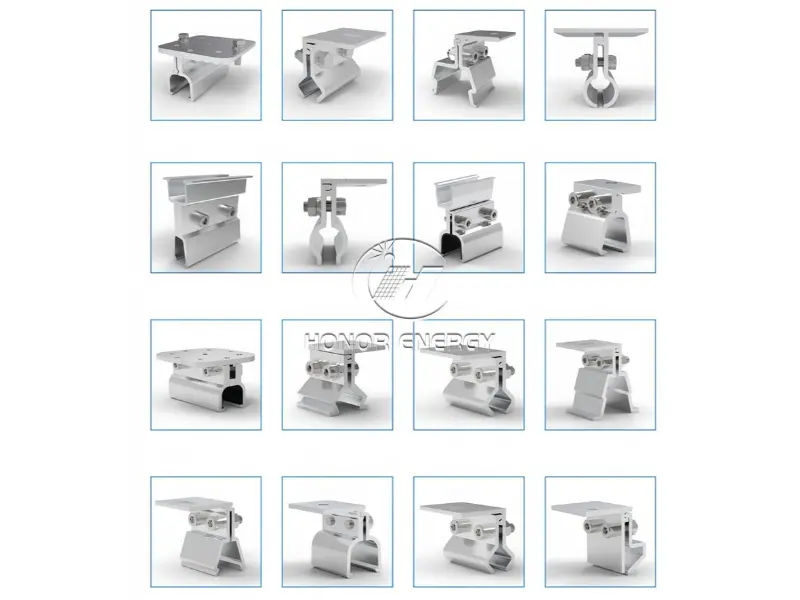

Huvudtyper av takkliplocks

Valet av kliplok beror helt på stålplåtens profil. Olika ribbformer kräver olika kliplokdesigner.

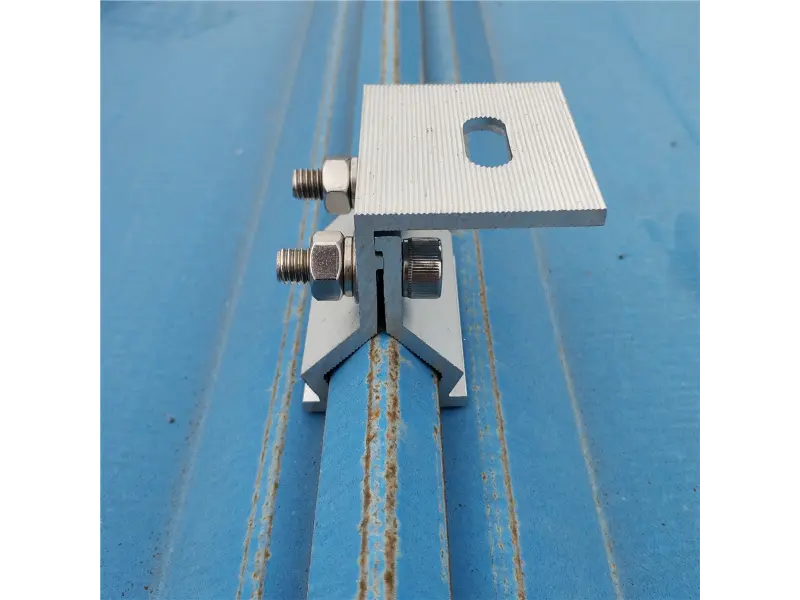

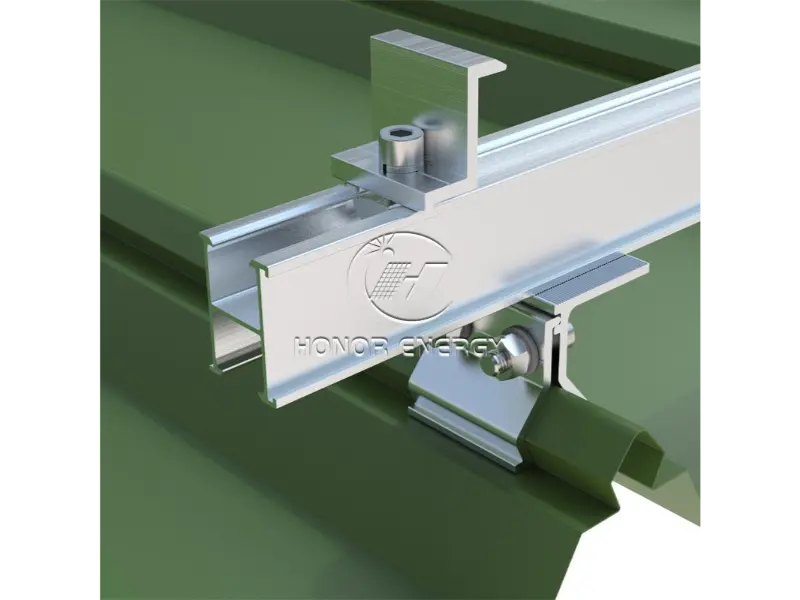

Kliplok av vinkeltyp

Matchande takprofil: Profilerad stålplåt av vinkeltyp (vanliga modeller: 470, 760, 820, etc.).
Vinkelskivor kommer med den vinklade ribban – det är en perfekt form för kliplok att ta tag i. Våra kliploks har käkar som är designade för att bita rätt på revbenet, och det bästa? Du slår inte ett enda hål genom taket. Installationen är enkel: placera aluminiumklipplocket över ribban och dra åt bultarna.
Nuförtiden finns integrerade klipplokar av vinkeltyp som eliminerar behovet av monteringsskenor helt och hållet – moduler kan fästas direkt på klipploken, vilket avsevärt minskar installationstiden.

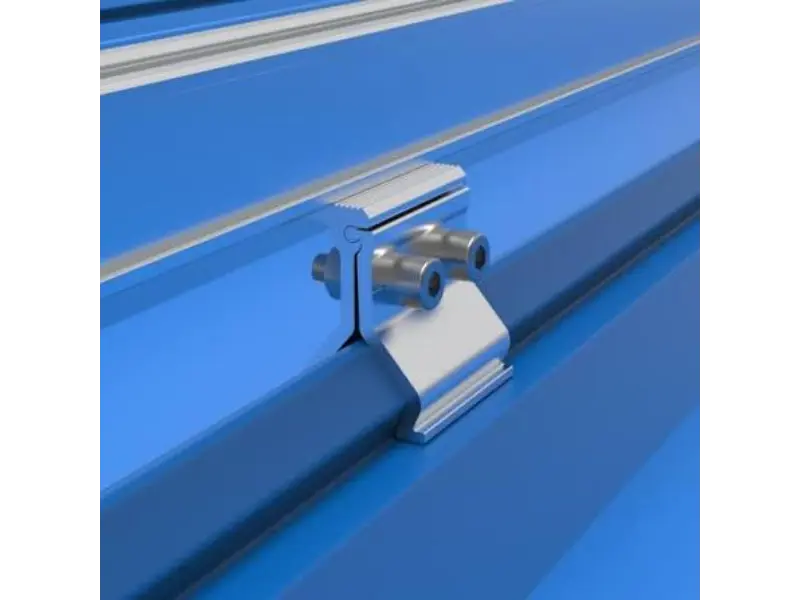

Stående-Söm kliploks

Matchande takprofil: Profilerad stålplåt med stående fals (vanliga modeller: 400, 430, etc.).
Ribborna på dessa ark är upphöjda vertikalt och sammankopplade. kliploks fästs helt enkelt på den vertikala sömmen – återigen, ingen penetration krävs. I verkliga projekt som Hefei BOE semiconductor solcellsanläggning på taket, användes specialdesignade stående sömkliplokar för monteringssystemet.



Trapetsformade (T-typ) kliploks

Matchande takprofil: Trapetsprofilerade stålplåtar.
Trapetsformade ark har enkla, trapetsformade ribbor utan de komplexa låsfunktionerna hos vinkel- eller stående sömtyper. Dessa revben ger inte en tillförlitlig klipplokningspunkt; Därför är den nuvarande standardpraxisen att använda självgängande skruvar som penetrerar stålplåten och förankrar i rälsen under.
Nackdelen är uppenbar – borrning punkterar det vattentäta lagret, vilket skapar en potentiell läckagebana. För trapetsformade tak är extra vattentätningsåtgärder kritiska: installera EPDM-gummikuddar mellan kliplok och stålplåt och applicera väderbeständig strukturell silikontätning runt varje skruvhål (som kan hålla i över 10 år). År 2023 störtade en tyfon i Nantong 12 solcellsprojekt – mer än 60 % av felen spårades till korrosion och sprickor vid de borrade punkterna.



Integrerad kliplok

Detta är en nyare design som eliminerar monteringsskenorna. Kliploken är integrerad formad i ett stycke, lätt och stark. PV-moduler kan monteras direkt på kliplok, vilket sparar materialkostnader och förbättrar lastkapaciteten.





Val och installationstips

Matcha klipplokstypen till takprofilen – Kliplok av vinkeltyp får inte användas på trapetsformade plåtar, och klipplokar av T-typ är inte lämpliga för andra profiler. Felmatchning leder till att den lossnar och läcker.
Dra inte åt bultarna för hårt – vi siktar vanligtvis på 20 till 30 N·m. Gå utöver det och du kommer att krossa stålplåten, vilket förstör vattentätningen.
Och för guds skull, hoppa inte över fogmassan. Det där lilla gapet mellan kliplok och taket är precis där vattnet letar sig in, så fyll det ordentligt.
Försök också att undvika att arbeta på regniga dagar. Fukt dödar tätningsmedlets vidhäftningsförmåga, och det är ett recept för läckor senare.

Sista saken – håll jämna steg med regelbundna kontroller. Ge bultarna och tätningsmedlet en gång över var sjätte månad, och gör alltid en extra runda efter en stor storm eller kraftigt snöfall.
Låt inte deras storlek lura dig – kliploks gör det tunga lyftet. Få rätt typ och installera det väl, så får du ett system som är snabbt, läcksäkert och pålitligt. Gör det fel, och du kommer att betala för det – lägre generation, takskador eller ännu värre, paneler som lossnar. Tricket är enkelt: matcha din kliplok mot taket, dra åt den ordentligt och håll koll på underhållet.
