Solar montering L-fot

Vi har hållit på med solcellsmontering i flera år och här på Xiamen Honor Energy. Ytan på Solar Mounting L-Foot är behandlad med anodisering för att förbättra oxidationsbeständigheten och hållbarheten utomhus. Med sin kompakta L-formade struktur ger PV L-foten en stabil koppling mellan solskenor och bärande strukturer. Den är kompatibel med vanliga monteringsskenor för solenergi, inklusive 41×41 mm och 41×62 mm profiler, och används ofta i metalltaksystem, betongtakinstallationer och markmonterade solcellsmonteringskonstruktioner.

Solar Montering L Fotstruktur

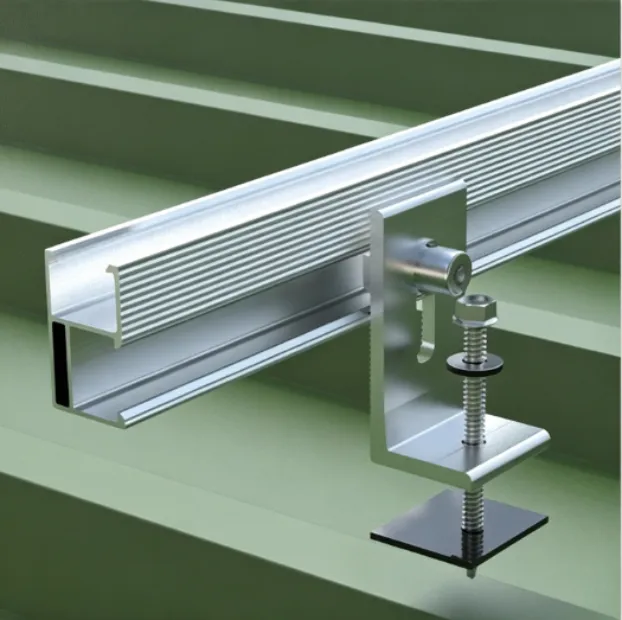

PV L-foten är ett rätvinkligt fäste som används i solcellsmonteringssystem för att ansluta solcellsskenor med stödjande strukturer. Den överför mekaniska belastningar från solcellsmoduler och räls till taket eller fundamentet.

Den typiska lastvägen är:

Solcellsmodul → Räls → L Fot → Takkonstruktion / Fundament

Den horisontella basen är fixerad till den bärande ytan, medan den vertikala sektionen ansluter till solskenan genom bultar. Den slitsade designen tillåter positionsjustering under installationen, vilket förbättrar skenornas inriktning och kompatibilitet med olika takförhållanden.

Material och ytbehandling

6005-T5 aluminiumlegering

L-fötter för solmontering är huvudsakligen tillverkade av 6005-T5 aluminiumlegering, som erbjuder en balans mellan styrka, lätt design och korrosionsbeständighet.

Den anodiserade ytan bildar ett skyddande oxidskikt som förbättrar motståndet mot fukt, oxidation och utomhusmiljöexponering. För applikationer i kustnära eller starkt korrosiva miljöer kan alternativ av rostfritt stål väljas enligt projektkrav.

Produktegenskaper

Justerbar anslutningsdesign

Den integrerade slitsdesignen tillåter flexibel positionering mellan L-foten och solskenan, vilket hjälper till att upprätthålla inriktningen över olika monteringsstrukturer.

Lätt aluminiumkonstruktion

Aluminiumlegeringsstrukturen minskar komponentvikten samtidigt som den mekaniska styrkan som krävs för fotovoltaiska monteringsapplikationer bibehålls. Detta gör den lämplig för storskaliga solenergiprojekt där komponentvikt och installationseffektivitet är viktiga överväganden.

Rälskompatibilitet

L-fötter för solmontering är kompatibla med vanliga PV-skenprofiler, inklusive:

· 41×41 mm aluminiumskenor

· 41×62 mm aluminiumskenor

· Anpassade järnvägssystem

Prestandaegenskaper

Strukturellt laststöd

Belastningsprestandan för en solmonterad L-fot beror på materialkvalitet, tjocklek, dimensioner, fixeringsmetod och systemdesign.

Typiska PV-monteringssystem som använder L-fötter är designade för applikationer med vindhastigheter upp till 60 m/s och snölaster runt 1,4-1,5 kN/m². Faktisk prestanda beror på projektspecifika strukturella beräkningar och miljöförhållanden.

Korrosionsbeständighet

Kombinationen av anodiserad aluminium och rostfria fästelement ger korrosionsbeständighet för långvariga utomhus solcellsapplikationer. Korrekt materialval hjälper till att minska korrosionsrisker orsakade av miljöexponering och problem med metallkompatibilitet.

Tillverkningsprocess

L-fötter för solmontering tillverkas genom processer inklusive stämpling, extruderingsbearbetning och CNC-bearbetning.

För standardproduktion i stora volymer ger stämpling konsekventa dimensioner och effektiv tillverkning. CNC-bearbetning används för skräddarsydda konstruktioner, specialmått och krav på låg volym.

Tillverkningskvalitet fokuserar på:

· Dimensionsnoggrannhet

· Spår- och hålprecision

· Ytbehandlingskonsistens

· Strukturell integritet

Anodiseringsprocessen förbättrar ytprestandan hos aluminiumkomponenter genom att förbättra hårdhet, korrosionsbeständighet och väderbeständighet.

Ansökningar

Metalltak solsystem

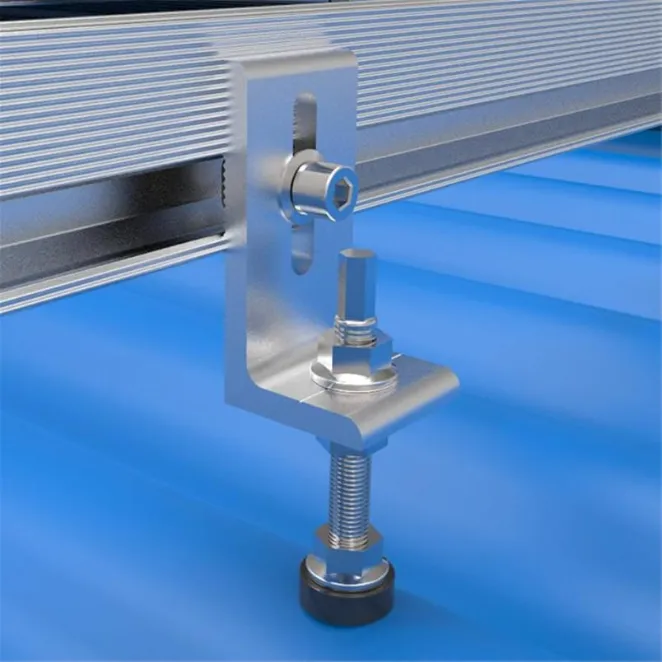

L-fötter för solmontering används ofta på trapetsformade och korrugerade plåttak. Deras kompakta struktur gör att PV-skenor kan anslutas direkt till takbärande strukturer med lämpliga fästelement.

Taksystem med stående fals

För stående falstak kan L-fötter kombineras med takklämmor för att ge en skenanslutning utan att direkt tränga in i takytan.

Betongtaksystem

På betongtak kan L-fötter installeras med lämpliga monteringsbaser eller ankare för att ansluta PV-skenor och stödja solcellsmoduler.

Markmonterade solkonstruktioner

Solar Montering L-Foot kan också användas i markmonterade solcellssystem där justerbara skenanslutningar och kompakta monteringskomponenter krävs.

Hur man väljer Solar Montering L-Fötter

Materialval

För vanliga solcellsapplikationer väljs vanligen 6005-T5 aluminiumlegering med anodiserad behandling på grund av dess styrka-till-vikt-förhållande och korrosionsbeständighet.

För kustområden, industrimiljöer eller platser med högre korrosionsexponering kan rostfritt stål eller andra korrosionsbeständiga material väljas.

Val av tjocklek

Den slutliga tjockleken bör väljas enligt systembelastningskrav, takförhållanden och monteringsdesign.

Val av mått

L-fotsmåtten bör matcha solskensystemet och installationsstrukturen. Viktiga parametrar inkluderar basstorlek, vertikal höjd, spårposition och monteringshålsdesign.

Skräddarsydda dimensioner kan utvecklas enligt olika solcellsmonteringsstrukturer.

Snabbvalsguide

FAQ

Q1. Vad är en L-fot för solmontering?

En solmonterad L-fot är ett L-format aluminiumfäste som används för att ansluta PV-skenor med takkonstruktioner eller monteringsfundament. Den fungerar som en viktig anslutningskomponent i solcellsmonteringssystem.

Q2. Vilket material används för PV L-fötter?

De flesta PV L-fötter är gjorda av 6005-T5 aluminiumlegering på grund av dess mekaniska styrka, lätta egenskaper och korrosionsbeständighet.

Q3. Var används L-fötter?

Solcellsmontering L-fot används ofta i metalltaksystem, solcellsinstallationer av betongtak, markmonterade solcellskonstruktioner och kommersiella solcellsprojekt.

Q4. Kan L-fötter för solcellsmontering anpassas?

Ja. Dimensioner, tjocklek, slitsdesign, ytbehandling och anslutningsmetoder kan anpassas efter olika solcellsmonteringsstrukturer.

F5. Vad är den förväntade livslängden för aluminium L-fötter?

När de är korrekt valda med lämpliga material, ytbehandling och kompatibla monteringskomponenter, kan anodiserade aluminium L-fötter uppfylla de långsiktiga driftkraven för solcellssystem.

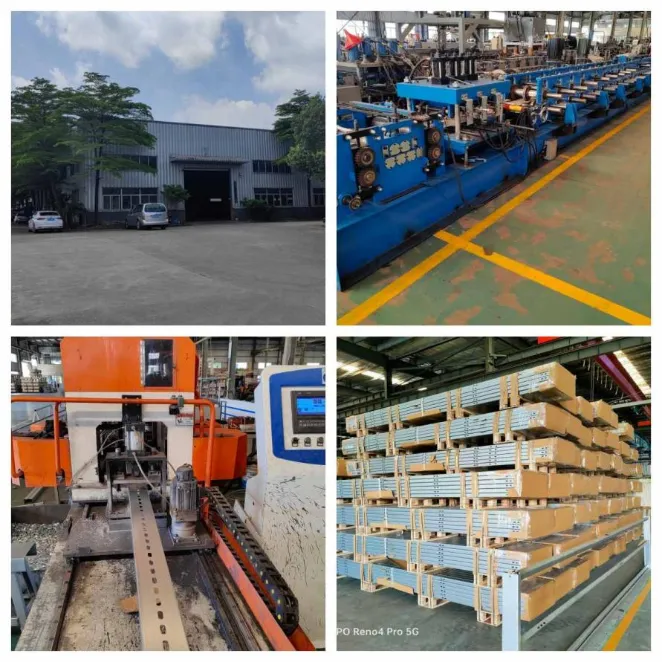

Fabrik och kvalitetskontroll

Xiamen Honor Energy producerar tillbehör för solcellsmontering genom kontrollerade tillverkningsprocesser, inklusive råmaterialinspektion, formning eller bearbetning, ytbehandling och slutlig kvalitetsverifiering.

Kvalitetskontroll fokuserar på materialkonsistens, dimensionsnoggrannhet, ytbehandlingskvalitet och produktprestanda.

Förpackningsalternativ inkluderar export av träpallar och stålpallar för att skydda komponenter under transport.

Certifieringar

Xiamen Honor Energy följer kvalitetsledningsstandarder för produktion av solcellsmonteringskomponenter, inklusive:

· ISO 9001 kvalitetsledningssystem

· CE-relaterade efterlevnadskrav

· JIS standardreferenser
