Solar anslutningsplatta

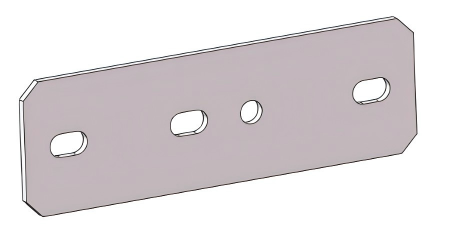

Den del som kallas en Solar Connecting Plate är i grunden en stark, platt metallbit, formad som en tjock rektangel. Den är byggd av höghållfast stål som är belagd för att förhindra rost. Massor av bulthål borrade i den i ett mycket specifikt, planerat mönster. Dess huvudsakliga uppgift är att vara en superfast länk. Den fungerar som en kraftig koppling som bultar ihop och låser två huvuddelar av stödstrukturen: de horisontella balkarna som håller upp solpanelerna och de vertikala stolparna som är förankrade i marken. Genom att sammanfoga dessa delar tätt ser det till att all tyngd och kraft från panelerna och vinden överförs säkert ner genom hela strukturen och ner i marken.

Anslutningsmetod

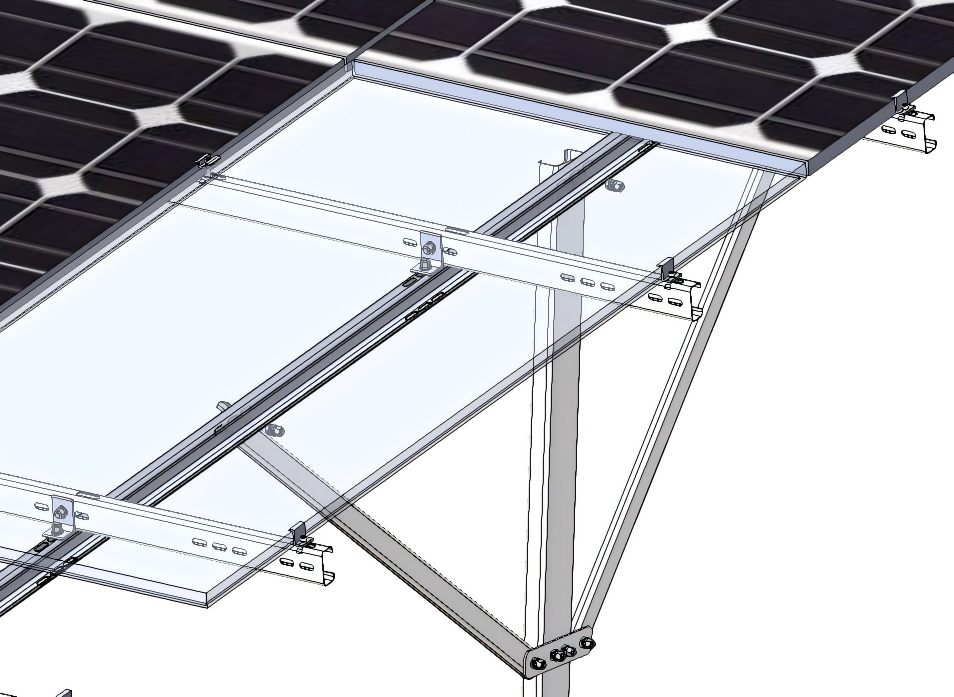

Anslutande solpaneler finns vanligtvis i markstödsystem med en kolumn eller markstödsystem som kräver ytterligare diagonalstag. Detta beror på att den effektivt överför alla krafter till huvudpelaren och därigenom förstärker längden på den längsgående huvudbalken och säkrar den på plats. Den måste ha minst fyra hål: de yttre hålen för att ansluta diagonalstagen och de två centrala hålen för att ansluta huvudpelaren.

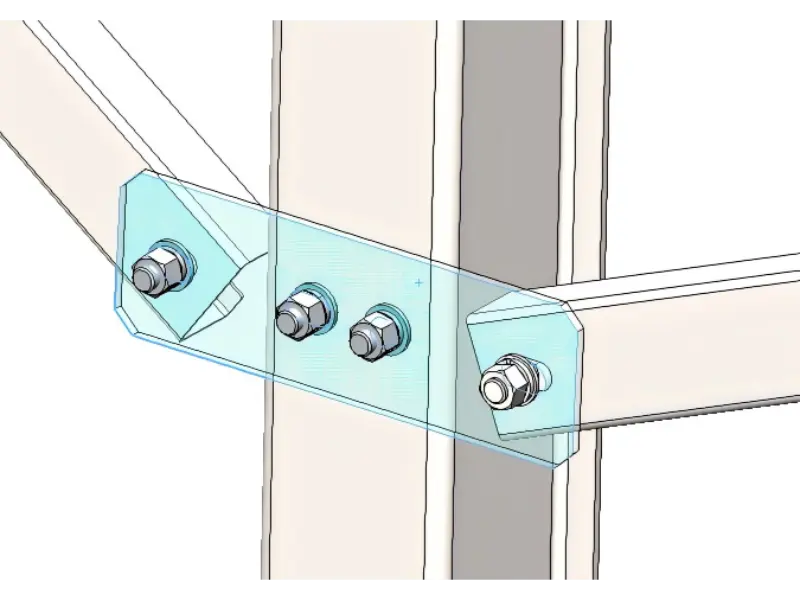

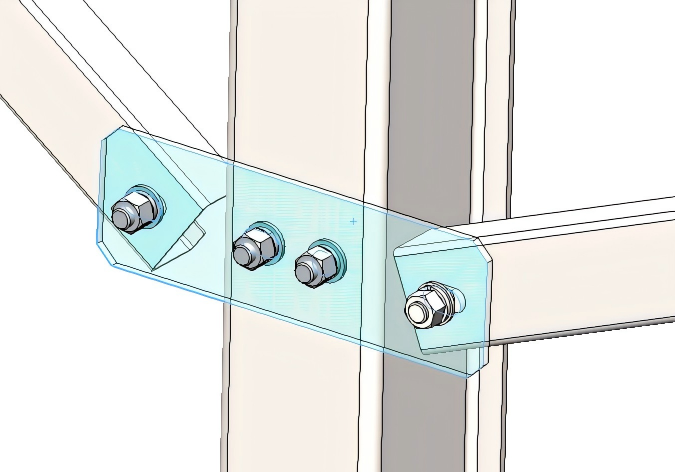

Hålen på anslutningsplattan för Solar mount på vardera sidan är vanligtvis arrangerade i par, eftersom vanligtvis bara två lutande kablar behöver fästas på pelaren. De centrala hålen är vanligtvis anordnade antingen horisontellt i par eller vertikalt i par. Även om orienteringen skiljer sig, förblir spänningsfördelningen väsentligen densamma. Nuförtiden är hålen typiskt utformade i ett vertikalt arrangemang för att undvika spänningskoncentration längs samma horisontella linje, och därigenom förbättra stabiliteten.

Designfunktioner

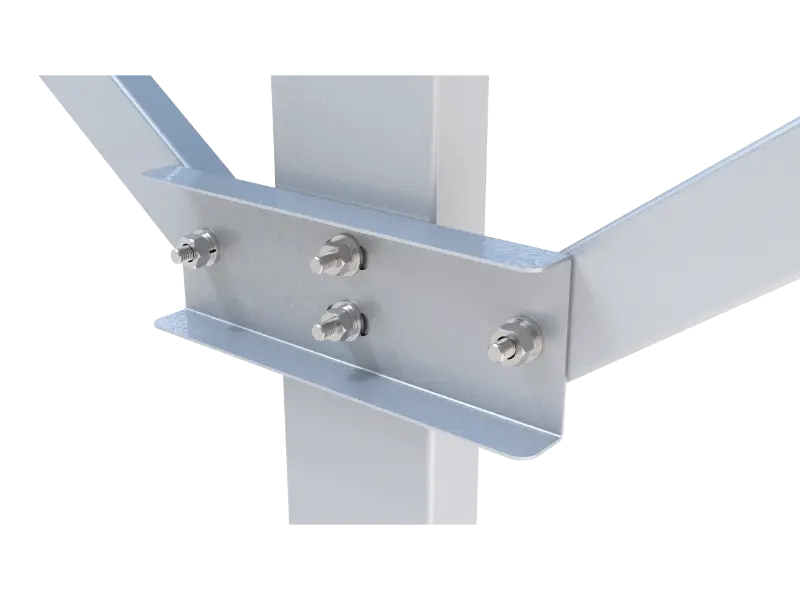

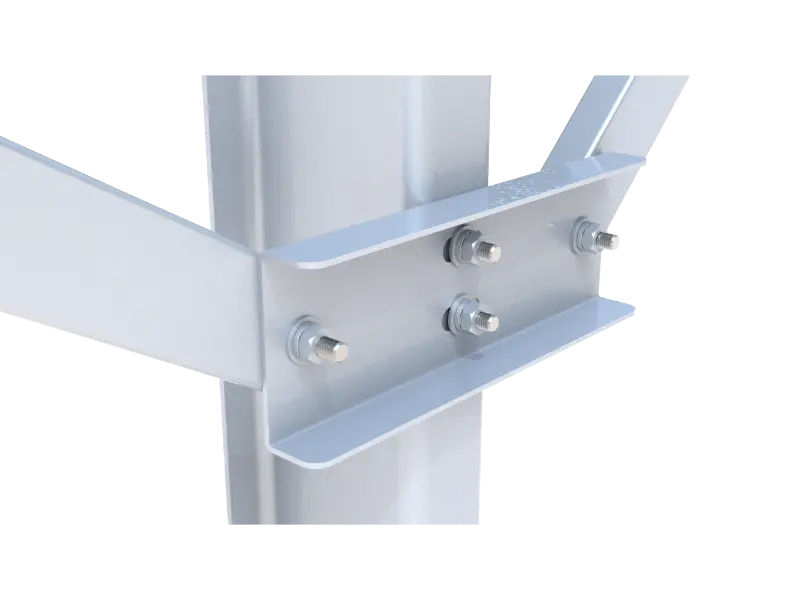

Mount solar-anslutningsplattan har också en smart design: dess övre och nedre kanter är böjda eller vikta. Byggare använder ofta denna form på platser som får mycket kraftig vind eller snö. De vikta kanterna på anslutningsplattan fungerar precis som de förstärkta hörnen på en robust fraktlåda. Detta är inte bara för utseende; det låser faktiskt metallen till en mycket styvare form som motstår böjning.
