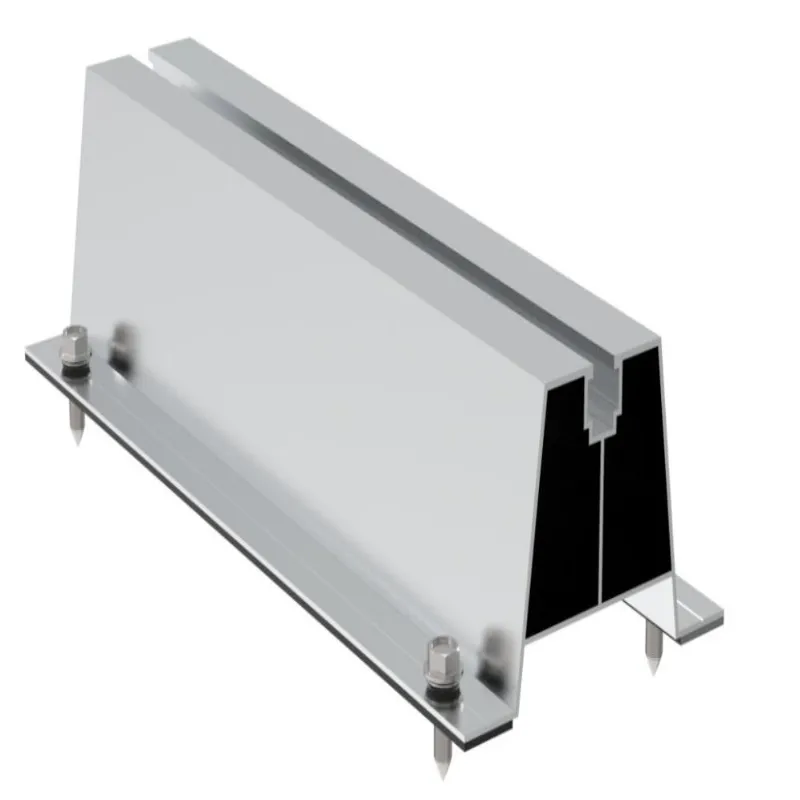

U70 Aluminium Solar Monteringsskena

Xiamen Honor Energys U70 aluminium solar monteringsskenor för grossistupphandling. Den levererar tillförlitlig prestanda i kustnära saltspraymiljöer, regniga zoner, områden med hög temperatur och frostkänsliga platser. Den är dock inte lämplig för platser med allvarlig kemisk korrosion om inte ytterligare skyddsbehandling tillämpas. Förutom U70-modellen levererar vi även alternativa varianter, inklusive U30 och U50. Dessutom kan vi erbjuda professionella tekniska rekommendationer baserat på dina verkliga förhållanden på plats.

Produktspecifikationer

Fördelar

Kostnadseffektiv minirälsdesign minskar aluminiumförbrukningen och taklasten.

Snabb installation på plats sparar arbetskostnader för stora kommersiella takprojekt.

Perfekt passform för trapetsformade/korrugerade plåttak, med vattentäta EPDM-packningar.

Höghållfast 6005 T5 aluminiumlegering, bra vind- och snölastprestanda.

Universal T-spår, kompatibel med de flesta PV-klämmor och solcellsmoduler.

Kort lång profil, bekväm för packning och transport, mindre risk för deformation.

Så här installerar du U70 Aluminium Solar Monteringsskena

Steg 1: Lokalisera räfflorna under plåttaket och markera borrpositioner. Skruvarna måste fästas på rälsen, inte bara på takplåten.

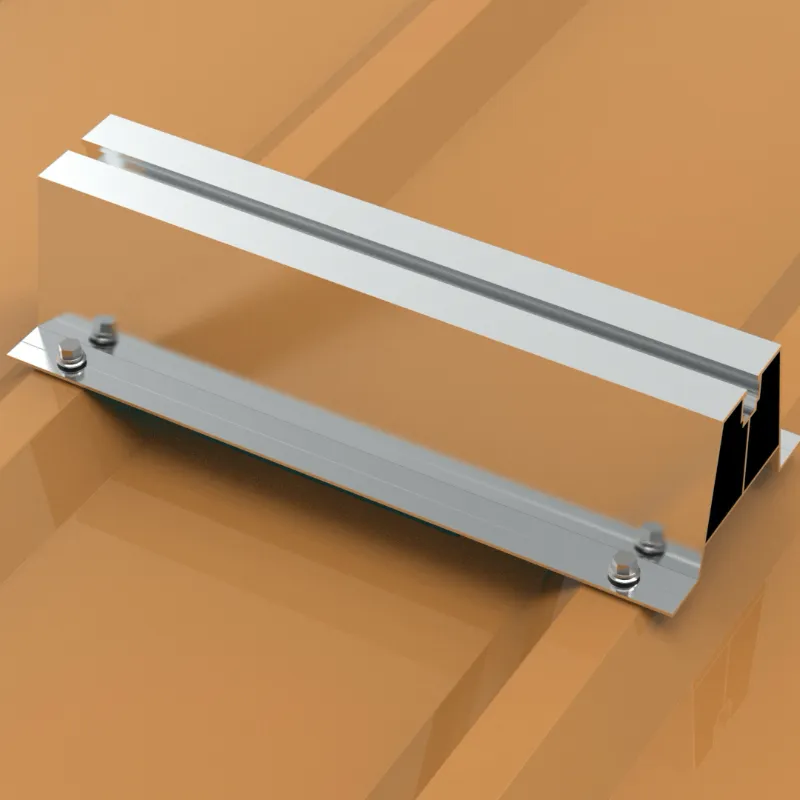

Steg 2: Placera U70-skenan i det markerade läget. Fäst taklisten med självborrande skruvar tillsammans med EPDM vattentäta packningar. Dra åt till erforderligt vridmoment.

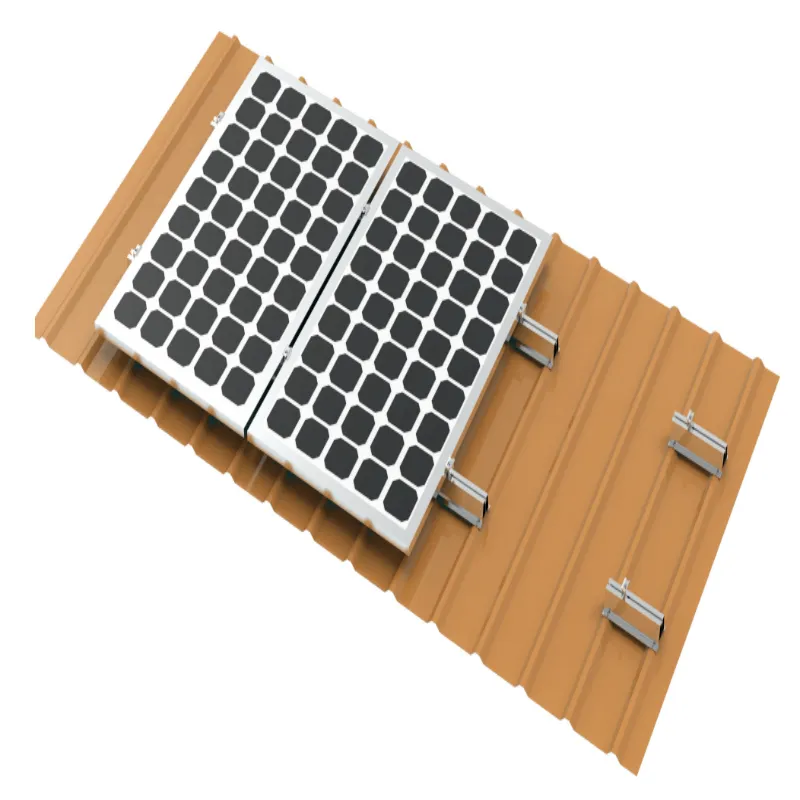

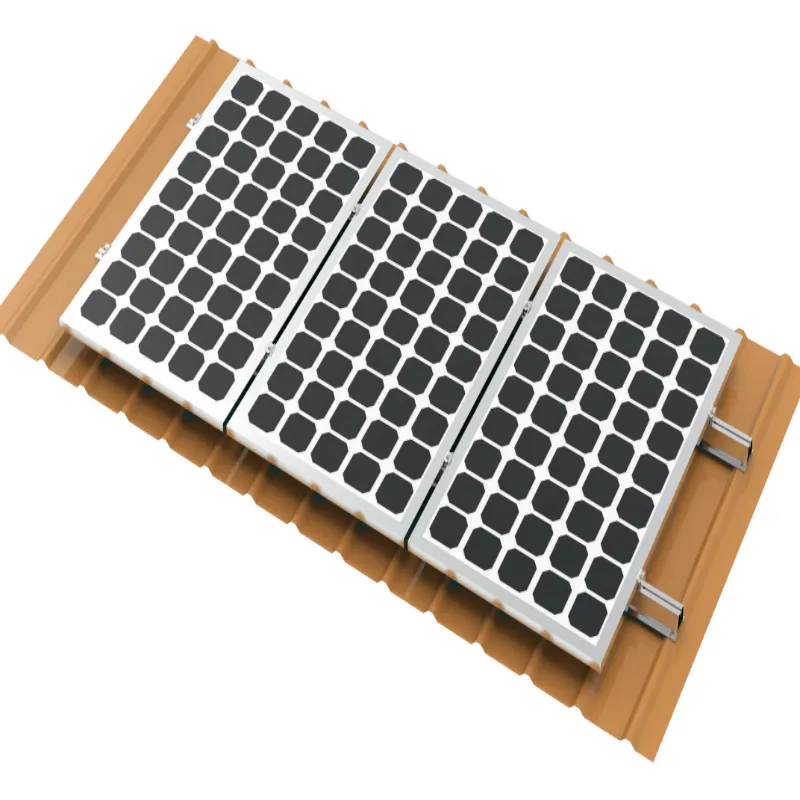

Steg 3: Ordna flera U70-skenor enligt solcellsmodulens dimension. Se till att varje modulhörn stöds av skenor. Lägg PV-moduler på toppen av U70-skenorna.

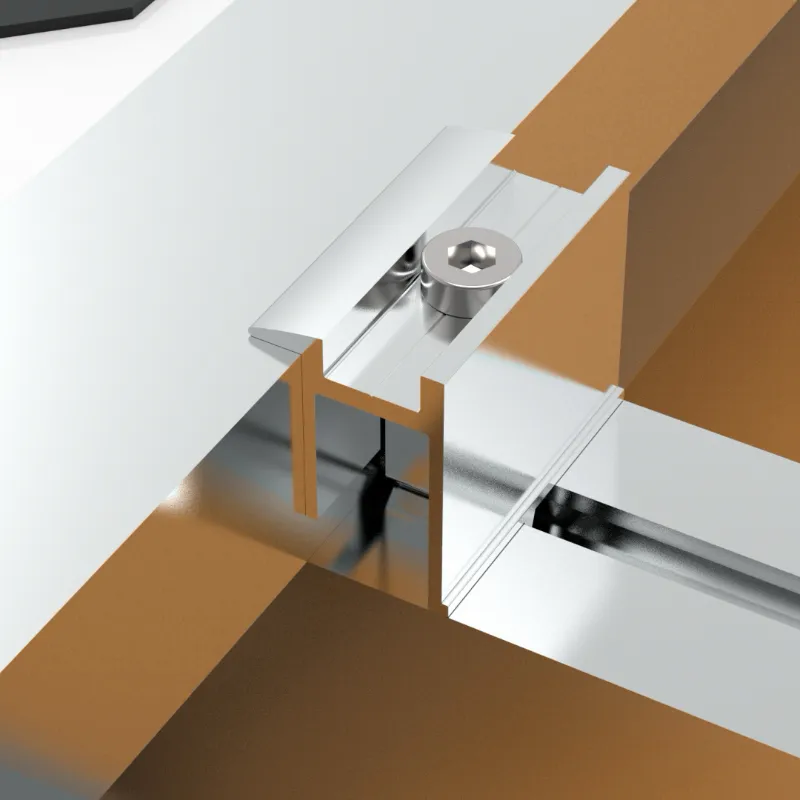

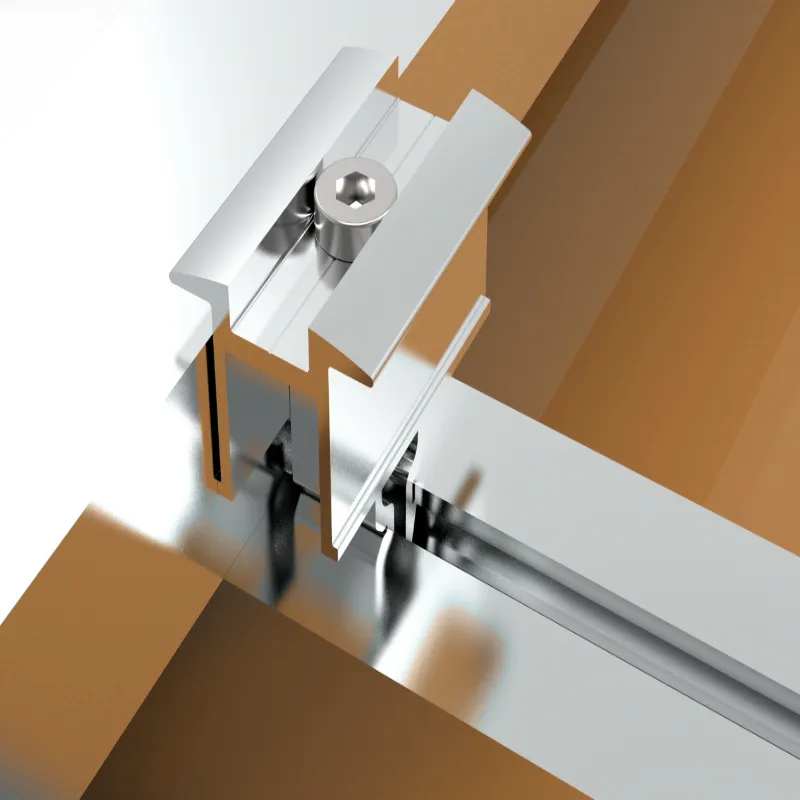

Steg 4: Installera snabbinstallerade ändklämmor och mittklämmor, och dra åt till specificerat vridmoment för att hålla modulramar stadigt.

Steg 5: Dubbelkontrollera allt skruvmoment och packningsintegritet; installationen slutförd.

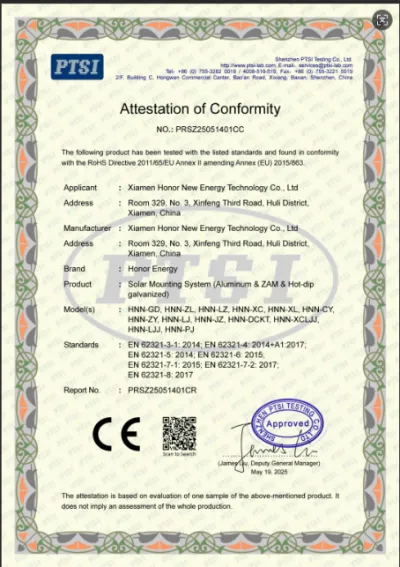

Certifieringen

Vår U70 aluminium solpanelskena tillverkas under kvalitetsledning och certifierade enligt ISO9001-standarden.

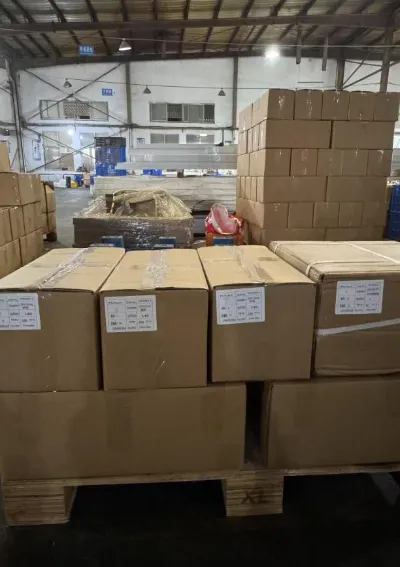

Fartyget är ute.

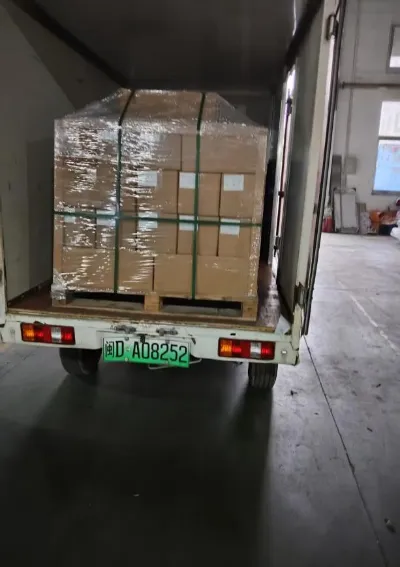

På grund av den korta längden på miniskenor av U-typ är de förpackade i kartonger och säkrade på träpallar för att hålla godset snyggt och förhindra deformation under transport.

FAQ

F1: Vilken typ av tak passar denna U-formade miniskena för?

S: Den är främst utformad för trapetsformade och korrugerade metalltak. Skruvar måste fästas på taklister. Ej lämplig för tunna plåt utan räfflor eller platta tak av betong.

F2: Vilket material och ytfinish använder skenan?

A: 6005 T5 aluminiumlegering med anodiserad ytbehandling, med god korrosionsbeständighet för långvarig utomhusbruk.

F3: Vad är garantiperioden?

S: 10 års materialgaranti för skenorna. Utesluter skador orsakade av installation och skador av människan.

F4: Krävs svetsning under installationen?

S: Ingen svetsning behövs alls. Säkra skenorna med självborrande skruvar och fäst PV-moduler med T-bultar och klämmor. Alla anslutningar är bultade.

F5: Måste skenor skarvas för förlängning?

S: Skarvkontakter krävs inte. Som kortsektionerade miniskenor ska de placeras under varje hörn av solcellsmoduler direkt.

F6: Vad är förpackningsmetoden? S: Skenor är förpackade i kartonger och säkrade på träpallar för att hålla sig snygga och undvika deformation under transport.

F7: Vilka solcellsmoduler är kompatibla?

S: Kompatibel med de flesta vanliga PV-moduler med en ramhöjd på 30–45 mm, matchad med motsvarande mellanklämmor och ändklämmor.

F8: Är dess vindbelastningsprestanda pålitlig?

S: Vindlastprestanda beror på rälsens layout och skruvpositioner. Skruvar måste fästas på stålgaller snarare än bara på takplåtar. Konstruera i enlighet med designat avstånd för att tillfredsställa lokala vindlastkrav.

F9: Kan du kapa skenor till kundspecificerade längder?

S: Anpassad skärtjänst är tillgänglig, med en längdtolerans på ±2 mm. Vänligen informera oss om dina önskade mått.
