Mittklämmor och ändklämmor

Låt oss vara ärliga – när folk pratar om PV-monteringssystem går all uppmärksamhet till skenorna, stolparna, fundamenten. Men de delar som faktiskt håller solpaneler på plats är klämmorna—mittklämmor och ändklampere. På Xiamen Honor Energy har vi varit i den här branschen tillräckligt länge för att veta en sak: om dina klämmor misslyckas är hela din array i problem.

Vad exakt är mellanklämmor och ändklämmor, och varför behöver du båda?

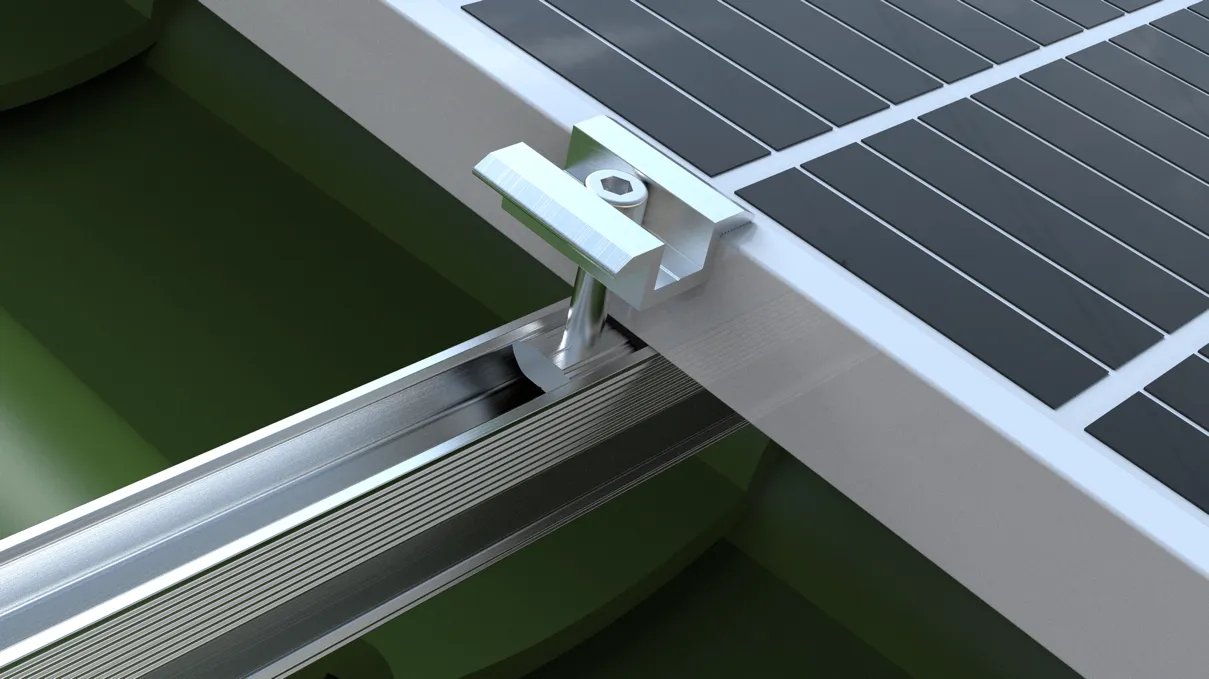

Ärligt talat gör de båda samma kärnjobb: att hålla ner solpaneler på rälsen. Men var de sitter gör stor skillnad. Mellanklämmor går in mellan två paneler.

Föreställ dig detta – du har en panel till vänster och en till höger, och en mittklämma sitter precis i springan och griper i kanten på båda samtidigt. Det håller avståndet jämnt, hindrar panelerna från att glida ur linje och låser allt tätt mot skenan under. Varje panel behöver två av dessa - en på varje sida. Ändklämmor är bokstöden. De går i början och i slutet av varje rad och tar bara tag i den yttre kanten av den första och sista panelen. Deras jobb är att hålla hela raden från att glida i sidled när vinden slår. Utan dem skulle den panelraden sakta lossna med tiden. Så i klartext: mellanklämmor ansluter och ändklämmor lock. Använd båda, annars förblir din array inte tillsammans länge. Ändklämmor (även kallade sidklämmor eller kantklämmor) installeras i ytterkanterna av varje panelrad. Varje ändklämma håller endast en moduls ytterkant, och fungerar som en "kåpa" för att förhindra att hela raden förskjuts i sidled under starka vindar eller vibrationer. Ändklämmor kräver mer noggrann design än mellanklämmor eftersom de bara griper en panel - under belastning tenderar de att rotera eller glida av ramen om de inte är korrekt konstruerade. Enkelt uttryckt: mittklämmor hanterar anslutningarna mellan paneler och ändklämmor hanterar kanterna. Du behöver båda för att förvandla en rad med individuella paneler till en enda, solid struktur.

Specifikationer

Kompatibel med de flesta paneler på marknaden Våra mellanklämmor och ändklämmor är designade för maximal kompatibilitet. Mainstream PV-moduler har ramtjocklekar som sträcker sig från 30 mm till 50 mm, och våra produkter täcker praktiskt taget alla av dem. Standardstorlekar för mellanklämmor (modultjocklek): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standardstorlekar för ändklämmor (modulramhöjd): 35 mm / 40 mm / 45 mm / 50 mm Klämlängd: Standardlängd 40 mm, 50 mm, 60 mm tillgänglig på begäran. Panelavstånd (mittklämma): 20 mm, 26 mm, 28 mm, etc.. Vi erbjuder även justerbara mellanklämmor och justerbara ändklämmor som täcker antingen 30/34/38/42 mm eller 35/40/45/50 mm i en enda modell. Färre SKU:er på ditt lager, mindre huvudvärk på arbetsplatsen.

Material och finish

Aluminiumkropp, metallklämmor i rostfritt stål sitter utomhus, utsätts för sol, regn och temperatursvängningar år efter år. Om materialet inte är rätt kommer de att rosta igenom inom tre till fem år. Våra mellanklämmor och ändklämmor är gjorda av aluminiumlegering 6063-T5 – den mest beprövade och allmänt använda aluminiumkvaliteten inom PV-monteringsindustrin. Den erbjuder hög draghållfasthet, låg vikt och utmärkt korrosionsbeständighet, med en livslängd på 20-25 år i utomhusmiljöer. Ytbehandlingen är anodiserad – naturlig silver eller klar finish, med en oxidfilmtjocklek på 8-10 mikron. Denna tunna film förbättrar dramatiskt korrosionsbeständigheten. Svartanodiserad eller elektroforetisk beläggning finns också tillgänglig för speciella behov. Hårdvaran är av rostfritt stål 304 eller 316 – bultar och muttrar som inte rostar ut medan aluminiumdelarna fortfarande är i gott skick. Halkskyddade kuddar är gjorda av EPDM-gummi (etylen-propylen-dienmonomer), placerade mellan klämman och modulramen. Dessa kuddar tjänar två syften: de ökar friktionen för att förhindra panelrörelse under vindbelastning, och de dämpar klämkraften för att undvika repor eller deformering av aluminiumramen. EPDM-gummi är UV-beständigt och åldersbeständigt, presterar tillförlitligt från -40°C till 80°C.

Vilka typer erbjuder vi?

Man skulle kunna tro att mellanklämmor och ändklämmor är ganska enkla – och det är de oftast. Men genom åren har vi lärt oss att en storlek definitivt inte passar alla. Olika projekt, olika paneler, olika platsförhållanden – alla kräver något lite annorlunda. Så här är vad vi har i lager: Standard mellanklämmor – det här är dina arbetshästar. De passar konventionella inramade kristallina silikonpaneler, den sorten du ser på 90 % av projekten där ute. Kompatibel med modultjocklekar från 30 mm upp till 50 mm. Inget fancy, bara solid och pålitlig. Standardändklämmor – samma idé, men för ytterkanterna. Samma tjockleksområde, samma enkla installation. De gör precis vad de ska och de gör det bra.

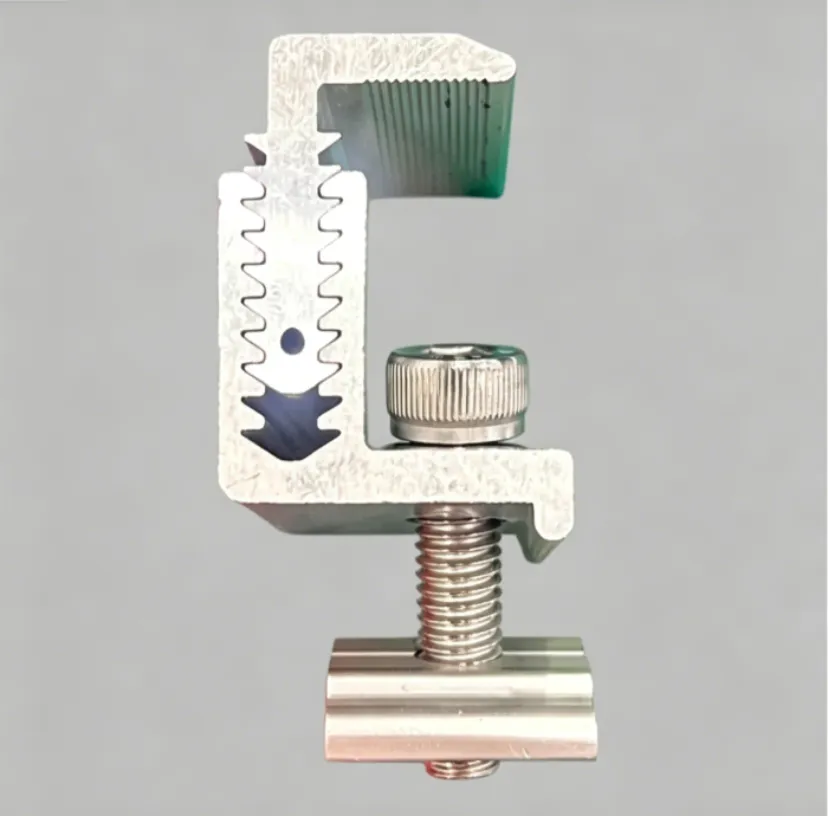

Justerbara mellanklämmor

Det är här det blir smart. En enda klämma täcker flera tjocklekar – antingen 30/34/38/42 mm eller 35/40/45/50 mm i en modell. Inget mer att gissa vilken tjocklek du behöver, inte mer att lagra fyra olika delar för fyra olika jobb. Ta en låda och du är täckt för de flesta scenarier. Justerbara ändklämmor – samma justerbara koncept, men för kantpositioner. Ger dig samma flexibilitet i ändarna av dina rader. Mellan- och ändklämmor med tunn film – de här är lite av en specialitet. Tunnfilmsmoduler är mycket tunnare än vanliga kristallina paneler – vi pratar om 5 till 7,7 mm. Vanliga klämmor kommer helt enkelt inte att greppa dem ordentligt. Så vi gör dedikerade sådana med en smalare käftprofil, designade speciellt för att hålla tunna filmpaneler säkert utan att skada kanterna. Det är vår laguppställning. Om du behöver något utanför dessa standarderbjudanden – en icke-standardiserad tjocklek, en specifik längd, en speciell finish – kan vi också göra skräddarsydda körningar.

Installation

Enkel, snabb, ingen borrning krävs Kläminstallation är enkel – ingen borrning i själva panelerna. Standardproceduren: montera skenorna (U-kanal, C-kanal eller aluminiumskenor) på stödstrukturen, lägg PV-panelerna ovanpå, placera mittklämmorna mellan intilliggande paneler och ändklämmor i ytterkanterna, dra sedan åt bultarna. Varje modul kräver två mittklämmor, och varje rad kräver två ändklämmor. Rekommenderat åtdragningsmoment är 8-15 N·m, beroende på modultjocklek och platsförhållanden. För löst och panelerna kommer att förskjutas i vinden; för tätt och du riskerar att skada modulramen. Detaljerade vridmomentrekommendationer ingår i varje leverans.

Ansökningar

Från tak till markfästen, carportar till BIPV-midklämmor och ändklämmor används i praktiskt taget alla typer av PV-installationer. Distribuerad tak-PV: Korrugerade ståltak, platta betongtak, lutande tegeltak – klämmor säkrar panelerna vid rälsen. Markmonterade solgårdar: Tiotusentals paneler kopplade panel för panel med mitt- och ändklämmor. Hur är det med carportar? Samma historia – paneler sitter på carportstrukturen, och klämmorna gör precis som de alltid gör: håller ner allt hårt.

BIPV är lite annorlunda eftersom panelerna faktiskt är en del av själva byggnaden. Men gissa vad? Du behöver fortfarande klämmor. De är inte valfria.

Och ärligt talat så spelar det ingen roll om du använder moduler av enkelglas eller dubbelglas, platt- eller lutande - mittklämmor och ändklämmor är limmet som hindrar hela arrayen från att falla isär. Utan dem har du inget annat än en hög med lösa paneler.

Varför välja våra produkter?

Vi kommer inte att sockra det – Xiamen Honor Energy har funnits inom PV-monteringsbranschen i flera år. Vi vet exakt var det går fel i en solcellsanläggning. Klämmor kan vara små, men de misslyckas oftare än vad folk förväntar sig. Lösa skruvar, åldrat gummi, sliten anodiserad beläggning – vilken som helst av dessa detaljer kan äventyra säkerheten för en hel array. Det är därför vi inte skär hörn på material: 6063-T5 aluminium, 304 rostfritt stål och EPDM-gummi – alla beprövade industristandardlösningar. Korrekt anodisering innebär 20 års utomhustjänst utan problem. Våra specifikationer täcker de allra flesta paneler på marknaden – 30 mm till 50 mm tjocka, i princip alla täckta. Och om du behöver anpassade storlekar kan vi göra det också. Klämmor är små. Men underskatta dem inte. Om du behöver pålitliga klämmor som inte sviker dig, hör av dig.
