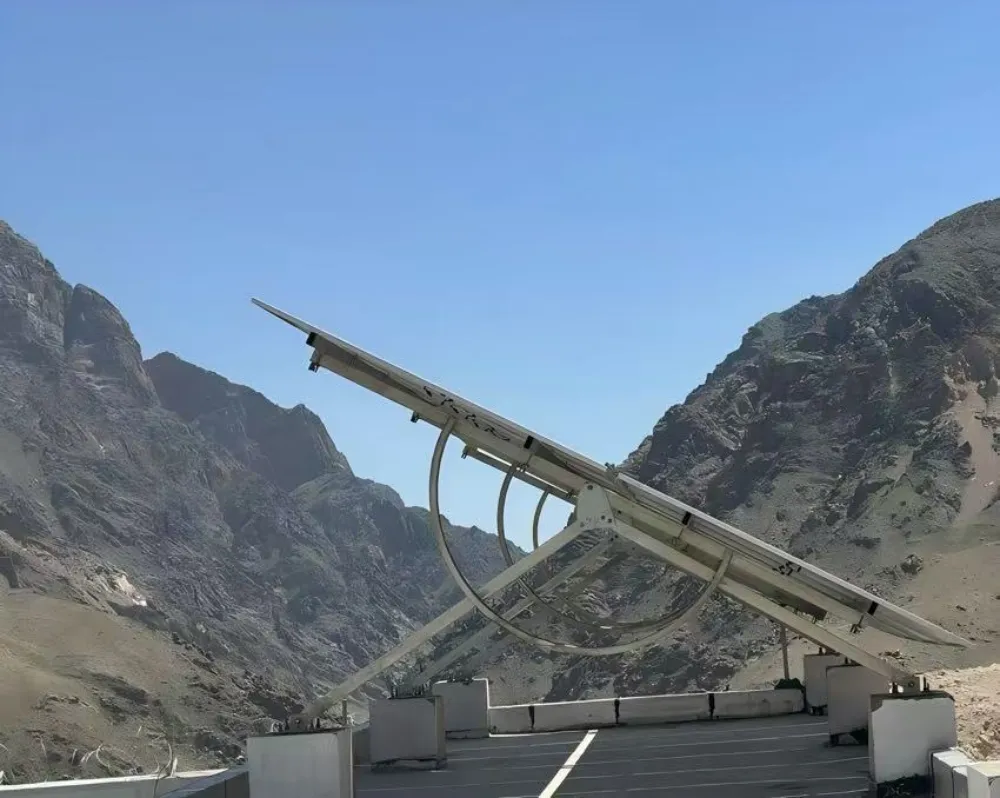

Lättmanual Lutningsjusterbart markfäste i kolstål

Den lättanvända manualen tilt-justerbara markfästet i kolstål tillverkad av Xiamen Honor Energy-systemet är huvudsakligen konstruerad av kolstål, som i sig har utmärkt hållfasthet och bärande kapacitet, vilket gör det möjligt att stabilt stödja utrustning installerad på den, såsom solcellsmoduler i vanliga applikationsscenarier.

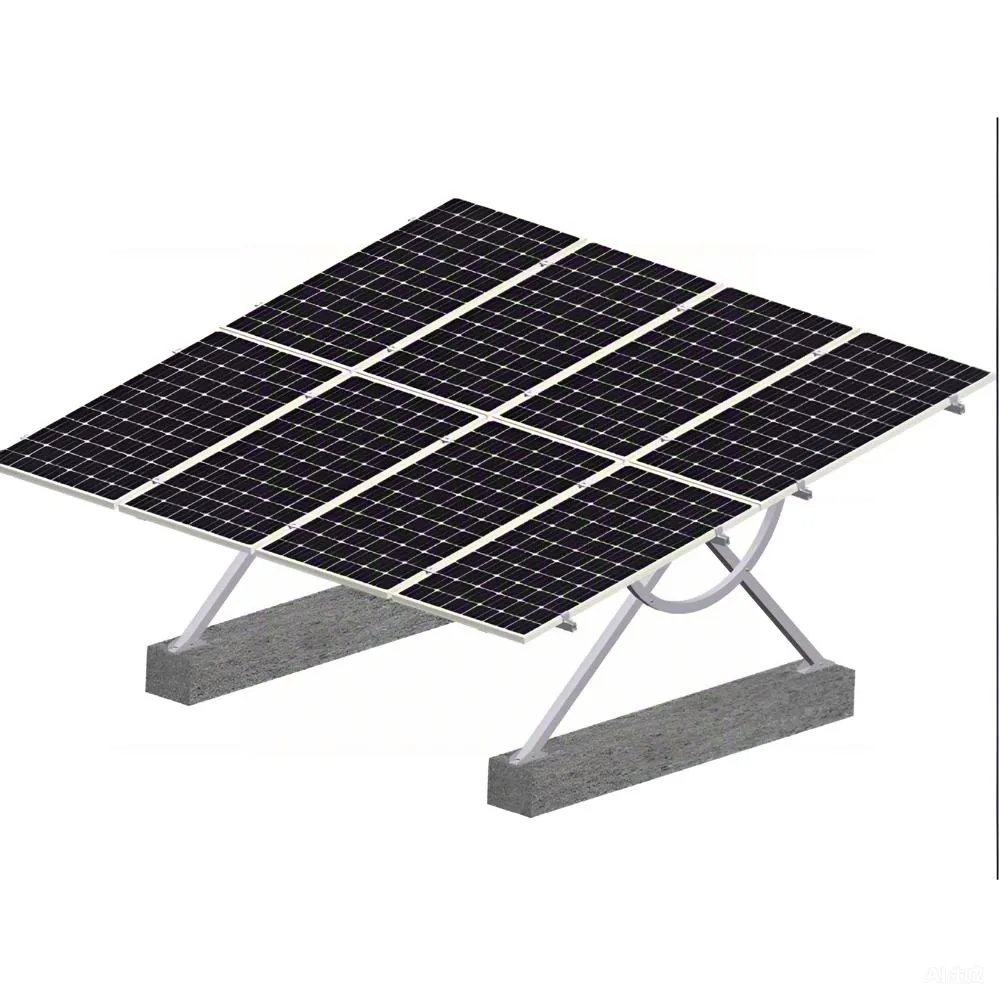

Det lutningsjusterbara markstödet i kolstål är en markstödskonstruktion som huvudsakligen är gjord av kolstål, med nyckelegenskapen är dess förmåga att flexibelt justera installationsvinkeln.

Specifikation

Lämpliga applikationsmiljöer

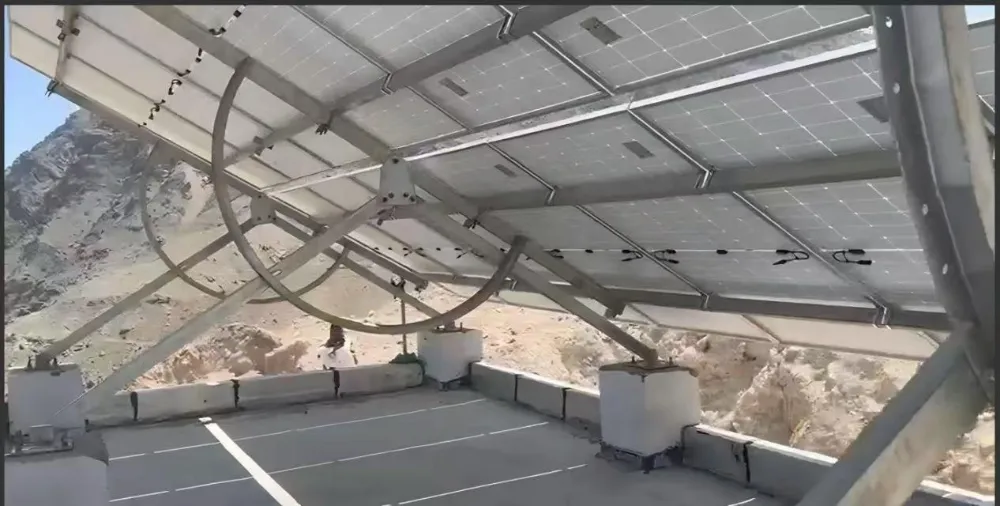

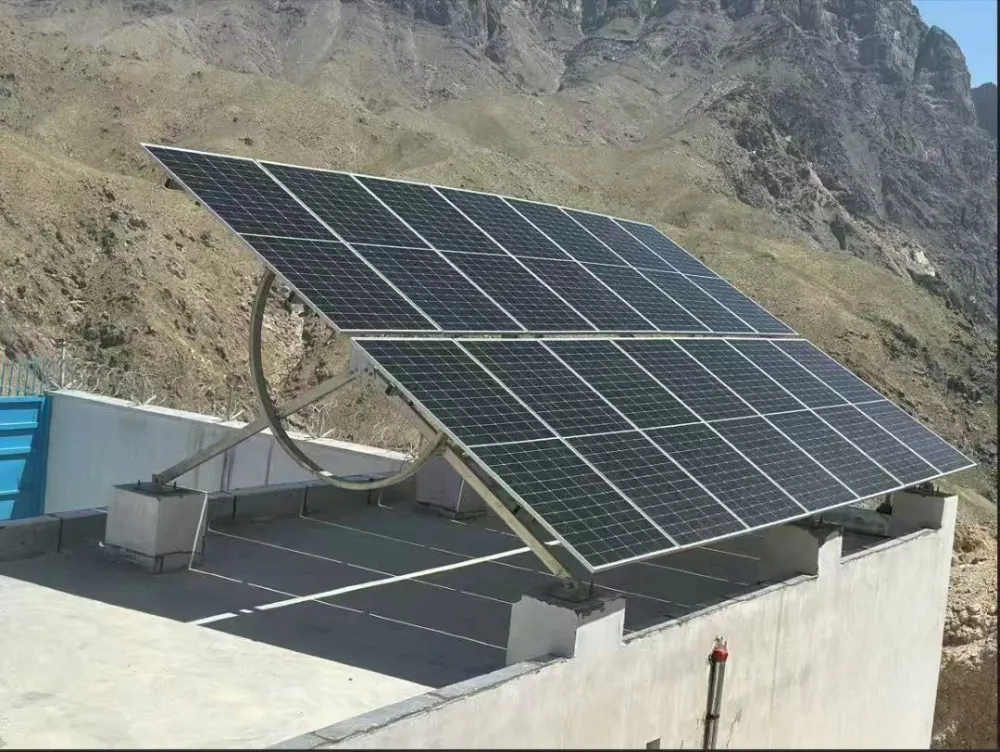

1. Platta betongtak för kommersiella och industriella byggnader

Borrning i taket och skador på det vattentäta lagret är inte tillåtna; kemiska ankare kan inte antas. Systemet förlitar sig på betongmotvikter för lasthållning, och modullutningsvinkeln kan justeras manuellt på plats via bågformade klämmor.

2. Kräver finjustering av tilt på plats enligt lokal breddgrad

Vinkeljusterbara markfästen i kolstål kan justeras manuellt upprepade gånger på plats.

Bultar kan lossas senare för att återställa lutningsvinkeln för bättre effektgenerering.

Idealisk för kommersiella, industriella och distribuerade PV-projekt.

Ej lämplig för GW-skala markkraftverk av allmänt bruk, på grund av tung manuell justering.

3. Platser där befintliga strukturer inte ska skadas

Tak eller asfalterad mark där ägaren förbjuder borrning som skulle skada vattentäta skikt eller beläggning.

Fördelen

Det vinkeljusterbara markfästet i kolstål kan justeras för att matcha hur ljuset kommer in. Det är kolstål med ett zinkskikt, så det håller bra, rostar inte och fungerar utmärkt utomhus. Dessutom är det enkelt att installera det – det sparar tid och arbete.

Att vi kan designa skräddarsydda justerbara lutningsstöd enligt platsstorlek, kvantitet solpaneler och lokala klimatförhållanden som tillhandahålls av kunder, och analysera solenergiutnyttjandets effektivitet för kunderna.

Vår design tar också hänsyn till kraften som behövs för manuell justering, vilket säkerställer att användarna enkelt kan justera lutningen utan extra ansträngning.

Installationen

1. Markera först var fästena måste gå för att ta reda på deras exakta fläckar.

2. Fäst basen med hjälp av expansionsbultar för att låsa den till marken.

3. Sätt ihop huvudfästet – anslut de vertikala polerna och tvärstagen.

4. Slå på vinkeljusteraren och ställ in den till vilken lutning du behöver. 5. Dra ner alla bitarna riktigt hårt och se till att ingenting är vingligt.

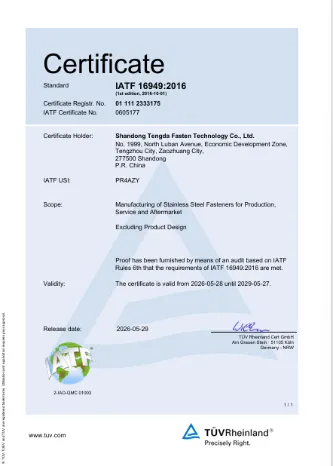

Certifieringen

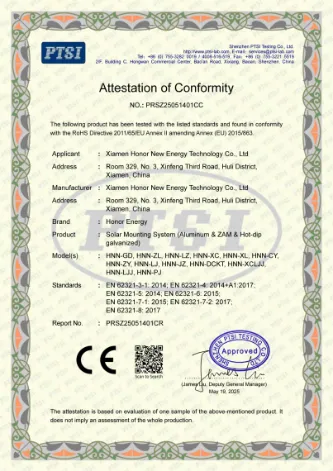

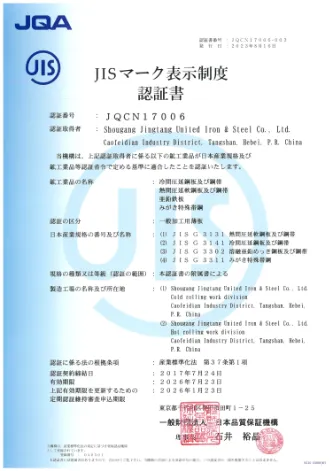

Vi har TUV-, CE- och JIS-certifikat. Full processkvalitetskontroll omfattar råmaterial till färdiga varor. Vårt tekniska team och säljteam tillhandahåller support på ett enda ställe för globala PV-kunder.

Packningen

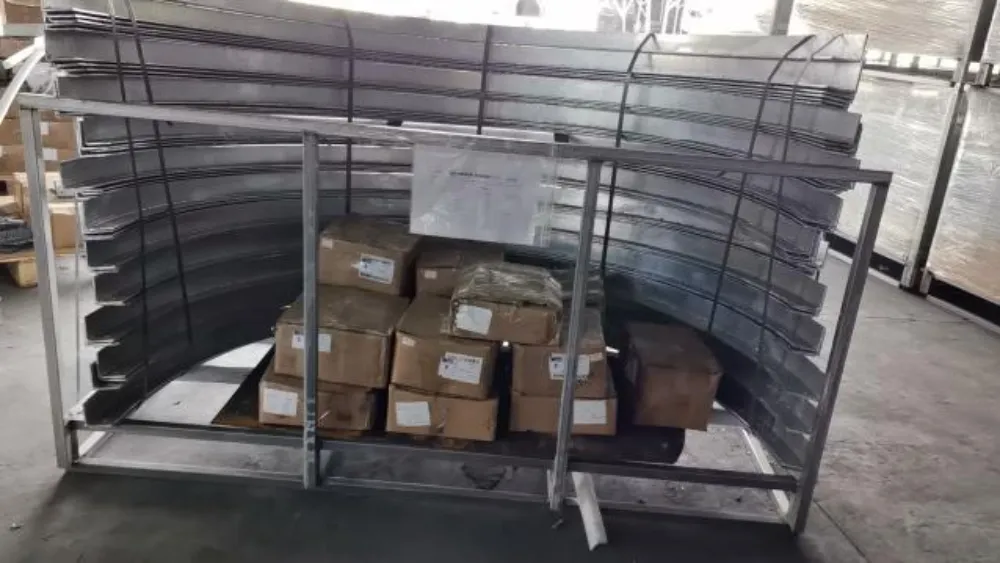

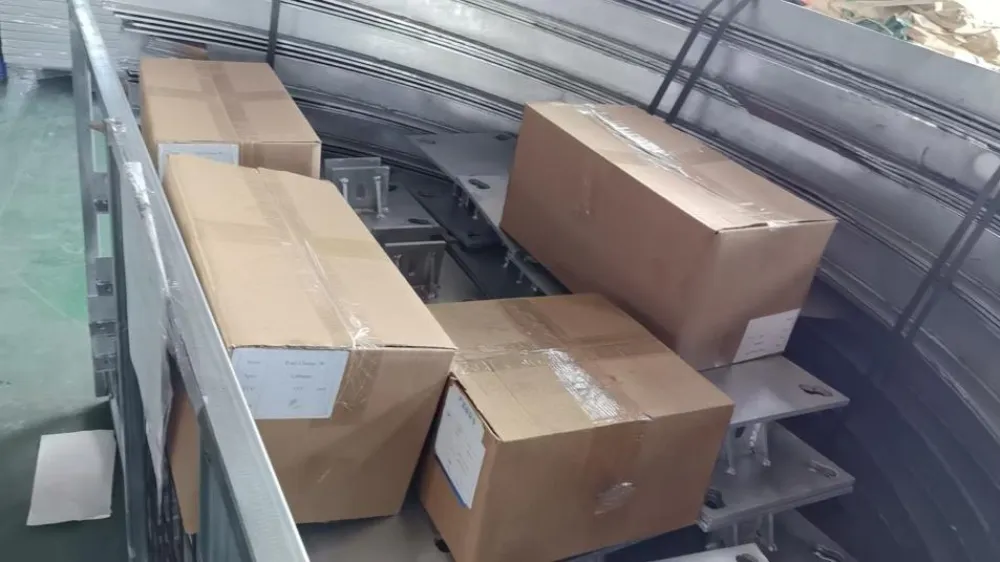

Alla våra produkter levereras med stål- eller träpallar, som skyddar monteringskonstruktionerna mot deformation för enkel transport. Små komponenter är förpackade i kartonger.

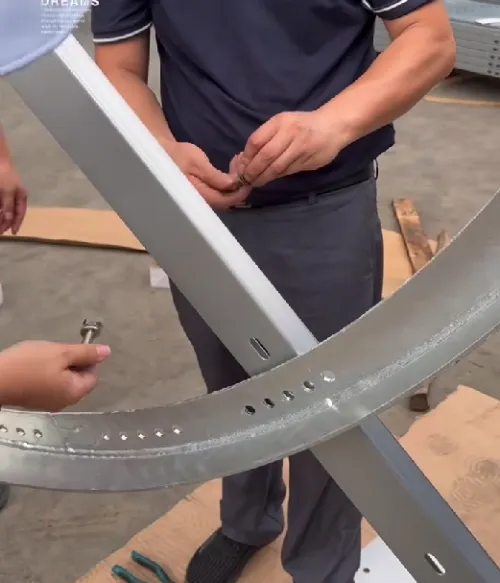

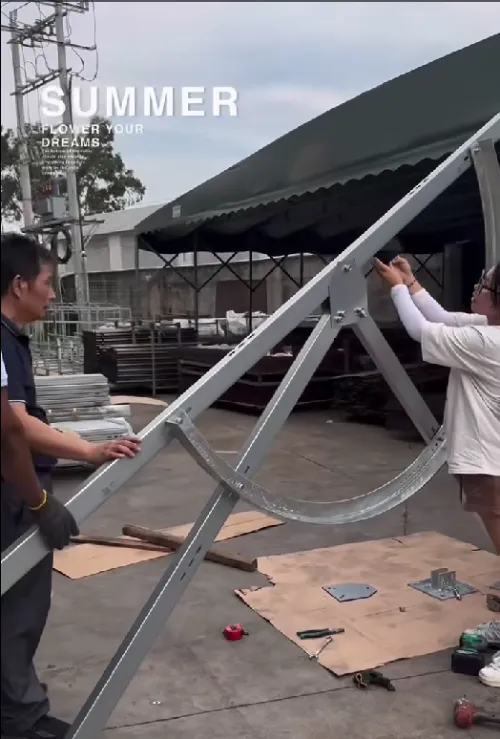

Fabrikens förmontering och inspektion

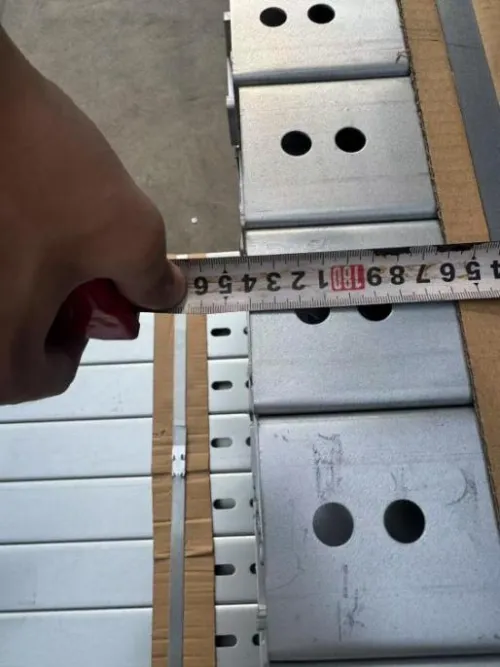

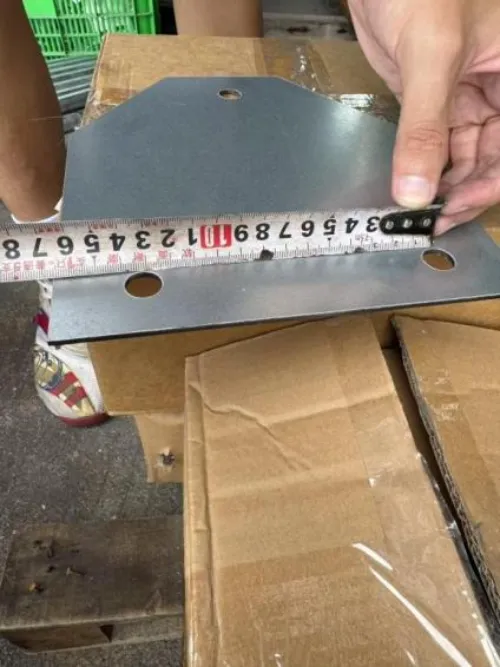

Alla produkter genomgår förmonteringsinspektion före leverans. Vi verifierar nyckeldata inklusive vinkel, dimension och tjocklek för att garantera att de levererade föremålen uppfyller kundernas förväntningar.

FAQ

F: Vilken lutningsvinkel kan denna konsol justeras till?

S: Standardinställningen för lutningen är 10°-35°. Anpassad maximal vinkel upp till 40° är tillgänglig baserat på projektlatitud. Vinkeln låses manuellt via det halvcirkelformade bågformade slitshålet. Dra åt bultarna efter vinkelinställning; inga extra tillbehör krävs.

F: Montering med ballast eller penetrationstyp?

S: Detta är ett ballastmonteringssystem, fixerat med bottenvikter i betong. Ingen takborrning krävs, och det vattentäta taket kommer inte att skadas. Borrad installationslösning är valfri för projekt med hög vindlast.

F: Vad är vind- och snölastkapaciteten?

A: Standard design vindlast: 60 m/s; snölast: 1,6 kN/m².

F: Kan den installeras både på platta tak och på marken?

S: Den är främst designad för platta taktak i betong. Den kan även användas på härdad plan mark. Direkt installation på mjuk jord rekommenderas inte; betongfot krävs för markprojekt.

F: Är det lämpligt för kustnära saltdimområden?

S: Standardaluminiumprofiler tål normala fuktiga förhållanden. En komplett SS304 bultsats rekommenderas för platser inom 5 km från kusten för att förlänga livslängden.

F: Hur svårt är installationen? Vilka verktyg behövs?

A: Modulär förmonterad design. Endast grundläggande handverktyg krävs, såsom nycklar och hylsnycklar. Detaljerade installationsritningar medföljer. Ingen speciell tung utrustning behövs.

F: Kan lutningsvinkeln justeras efter installation?

A: Ja. Lossa låsbultarna på båggångjärnet, återställ till din målvinkel och dra sedan åt alla bultar igen.

F: Vad är garantiperioden?

 A: 12 års garanti för aluminiumkonstruktionsdelar. Förlängda garantialternativ är förhandlingsbara.

F: Vad är produktionsledtiden?

S: Normalt 7:15 arbetsdagar efter mottagen insättning, beroende på total orderkvantitet.
